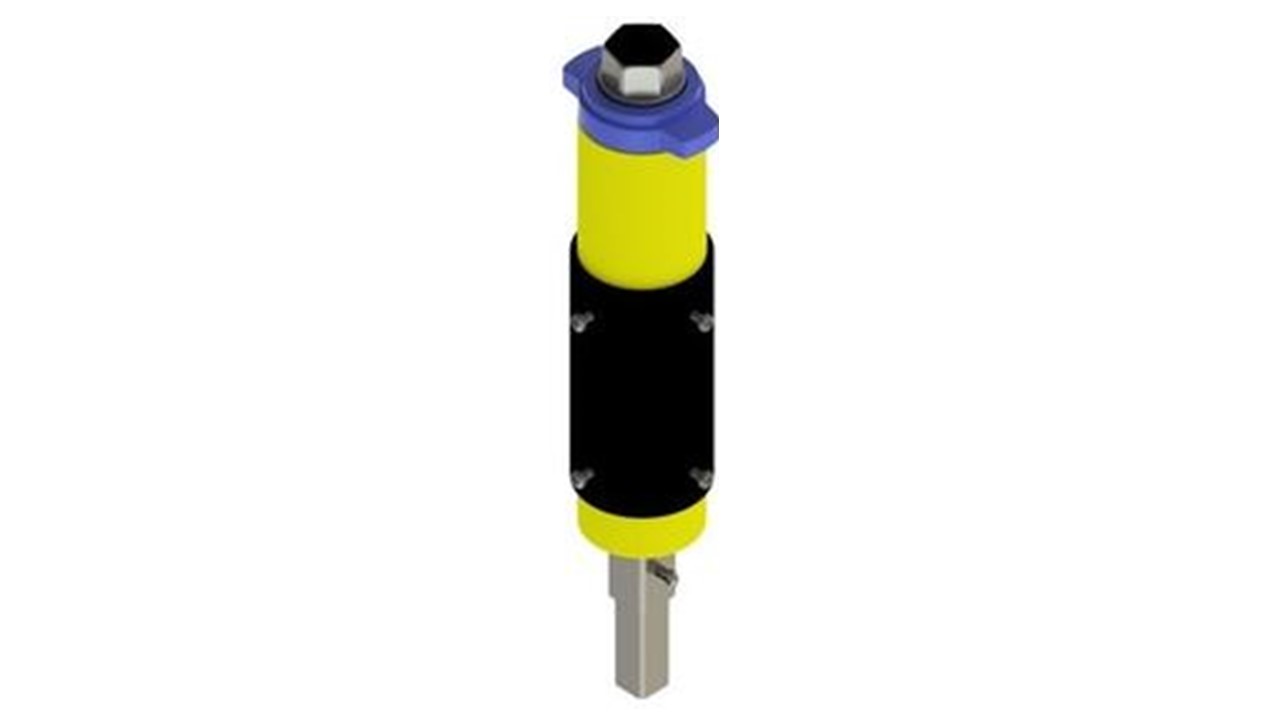

Reparasjonssett til spindelforlenger XO
Dersom uhellet er ute og toppen eller øvre del av spindelforlengeren er ødelagt eller bøyd, fortvil ikke.
Med Helnor reparasjonssett kappes spindelforlenger av og reparasjonssettet påmonteres.
Reparasjonssettet XO kan benyttes på alle Helnor-spindelforlengere for bakkekraner.
Egenskaper:
• 2 utførelser – syrefast eller galvanisert stål.
• Spesiallengder lages på bestilling. Standardlengde: 180 mm.
• Reparerer skadede spindelforlengere.
• Skadet område kappes vekk og erstattes med reparasjonssett.
• Kan avsluttes både med og uten gateboks.
• Reparerer skader påført i området for det øvre varerøret.
Montering:
• Kapp av spindelforlengeren øvre plastrør, under skadestedet.
• Før kapping av spindelforlengerens øvre stålrør, sikre stålrøret med en tang. Tangen (type wise-grip eller tilsvarende) låses fast til stålrøret under der det skal kappes. Hensikten med dette er å sikre at stålrøret ikke faller ned etter kapping.
• Fjern det avkappede stålrøret med den tilhørende skadede spindelforlengeren.
• Monter reparasjonssettet XOT120R og entre stålrøret på rep.settet inn i stålrøet som står igjen etter kapping.
• Bor et 5 mm hull gjennom begge stålrør og monter medfølgende saksesplint
• Trekk ned reparasjonssettes sorte rør og monter de 8 medfølgende skruene. 4 stk gjennom den eksisterende spindelforlengerens gule rør og 4 stk gjennom reparasjonssettets gule rør.
• Utfør funksjonstest av spindelforlenger og ventil.
Se også monteringsvideo på vår hjemmeside.
Beskrivelse
Dersom uhellet er ute og toppen eller øvre del av spindelforlengeren er ødelagt eller bøyd, fortvil ikke.
Med Helnor reparasjonssett kappes spindelforlenger av og reparasjonssettet påmonteres.
Reparasjonssettet XO kan benyttes på alle Helnor-spindelforlengere for bakkekraner.
Egenskaper:
• 2 utførelser – syrefast eller galvanisert stål.
• Spesiallengder lages på bestilling. Standardlengde: 180 mm.
• Reparerer skadede spindelforlengere.
• Skadet område kappes vekk og erstattes med reparasjonssett.
• Kan avsluttes både med og uten gateboks.
• Reparerer skader påført i området for det øvre varerøret.
Montering:
• Kapp av spindelforlengeren øvre plastrør, under skadestedet.
• Før kapping av spindelforlengerens øvre stålrør, sikre stålrøret med en tang. Tangen (type wise-grip eller tilsvarende) låses fast til stålrøret under der det skal kappes. Hensikten med dette er å sikre at stålrøret ikke faller ned etter kapping.
• Fjern det avkappede stålrøret med den tilhørende skadede spindelforlengeren.
• Monter reparasjonssettet XOT120R og entre stålrøret på rep.settet inn i stålrøet som står igjen etter kapping.
• Bor et 5 mm hull gjennom begge stålrør og monter medfølgende saksesplint
• Trekk ned reparasjonssettes sorte rør og monter de 8 medfølgende skruene. 4 stk gjennom den eksisterende spindelforlengerens gule rør og 4 stk gjennom reparasjonssettets gule rør.
• Utfør funksjonstest av spindelforlenger og ventil.
Se også monteringsvideo på vår hjemmeside.
Tilleggsinformasjon
| Dimensjon/størrelse | 180 MM |
|---|
