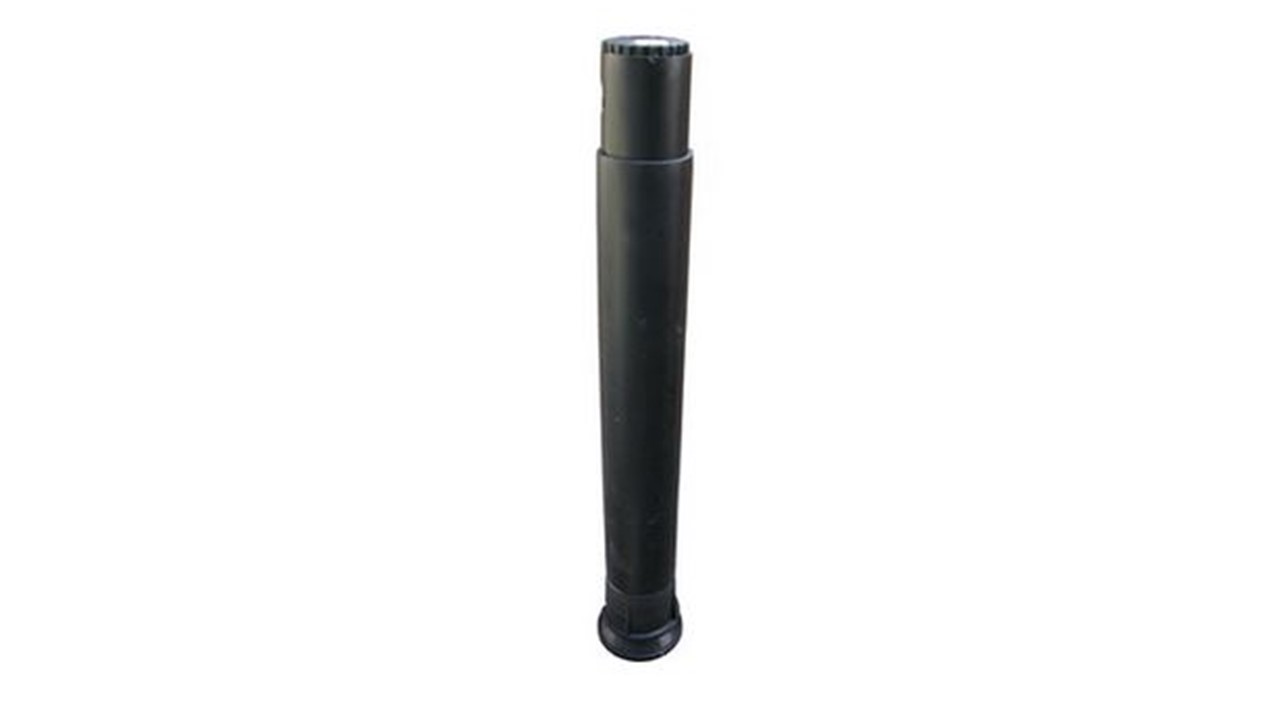

Teleskopisk spindelforlenger galvanisert XK
Beskrivelse:
Teleskopisk spindelforlenger for overflate-montasje i plen, grøntområde og ved løst innstikk i gateboks.
Helnor teleskopisk spindelforlenger overfører ikke trykkbelasninger og hindrer derfor brudd på kran eller vannledning.
Terrengforandringer kan skje uten kapping eller skjøting av spindel-forlengeren. Velges det for kort lengde, kan skjøtestykke monteres uten oppgraving og ekstraarbeide.
Under gjenfylling må sidekrefter unngåes og funksjonen kontrolleres flere ganger. Ved å vri ytre og indre plastrør innbyrdes 90 grader, økes friksjonen og de blir stående i ønsket høyde under montasjen. Teleskoprøret kan ikke trekkes ut av inngrep i maksimal lengde.
Spindelen er laget av galvaniserte stålrør som tåler et vridningsmoment flere ganger den nødvendige kraft for å stenge og åpne ventilen. Spindelhlsen er laget av sinkbelagt seigjern og plastdelene er av slagfast polypropylen.
Spindelhylsen er som en ekstra sikkerhet ferdigborret for montasje av medfølgende rustfri/syrefast splittpinne.

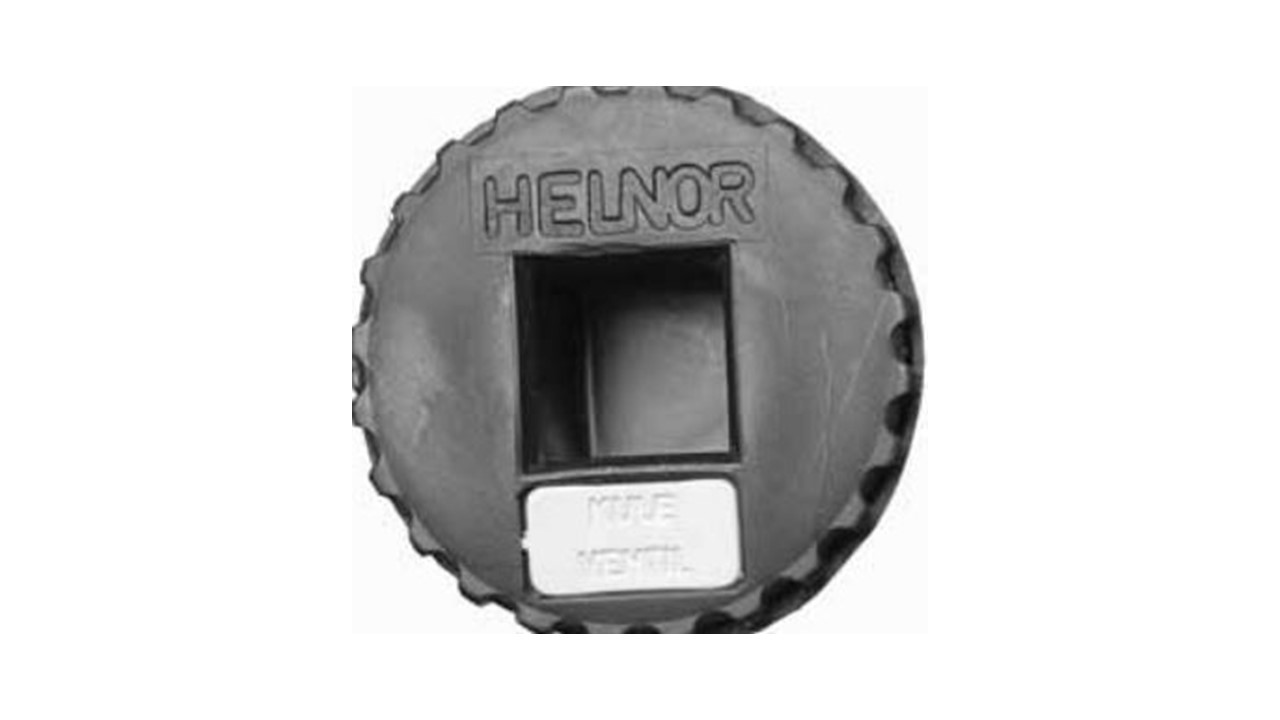

Spindeltoppen har en innfelt plastbrikke med teksten KULEVENTIL.
Dette for å markere at stengning og åpning skjer ved en 90 graders vridning. Brikken kan fjernes og underliggende tekst SLUSEVENTIL markerer at ventilen krever mange omdreininger for å betjenes.
Spindeltoppen er tilpasset Helnor-nøkkel XK og XN3. Nøklene har et maksimalt vridningsmoment på 9 kgm.
Dette forhindrer risiko for overbelastning av spindelstang og ventil.
Modell XK passer direkte på bakkekraner type:
Esco, Vulkan, Isiflo, AVK Norsk, T&D, PEL.
Cimberio passer med bruk av ventilens medfølgende adapter.
Labb med max dim 30×6 passer med bruk av spindelforlengerens medfølgende transportsikring/skjørt.
Frialen, AVK og Hawle kan benyttes ved bruk av et spesialadapter.
Ved hjelp av adaptere kan bakkekraner av forskjellige andre fabrikat tilkobles.
Se type XKT.
Beskrivelse
Beskrivelse:
Teleskopisk spindelforlenger for overflate-montasje i plen, grøntområde og ved løst innstikk i gateboks.
Helnor teleskopisk spindelforlenger overfører ikke trykkbelasninger og hindrer derfor brudd på kran eller vannledning.
Terrengforandringer kan skje uten kapping eller skjøting av spindelforlengeren. Velges det for kort lengde, kan skjøtestykke monteres uten oppgraving og ekstraarbeide.
Konstruksjon:
Spindelen er laget av galvaniserte stålrør som tåler et vridningsmoment flere ganger den nødvendige kraft for å stenge og åpne ventilen.
Spindelhlsen er laget av sinkbelagt seigjern og plastdelene er av slagfast polypropylen.
Spindelhylsen er som en ekstra sikkerhet ferdigborret for montasje av medfølgende rustfri/syrefast splittpinne.
Spindeltoppen har en innfelt plastbrikke med teksten KULEVENTIL.
Dette for å markere at stengning og åpning skjer ved en 90 graders vridning. Brikken kan fjernes og underliggende tekst SLUSEVENTIL markerer at ventilen krever mange omdreininger for å betjenes.
Spindeltoppen er tilpasset Helnor-nøkkel XK og XN3. Nøklene har et maksimalt vridningsmoment på 9 kgm.
Dette forhindrer risiko for overbelastning av spindelstang og ventil.
Montering:
Under gjenfylling må sidekrefter unngåes og funksjonen kontrolleres flere ganger. Ved å vri ytre og indre plastrør innbyrdes 90 grader, økes friksjonen og de blir stående i ønsket høyde under montasjen. Teleskoprøret kan ikke trekkes ut av inngrep i maksimal lengde.
Anvendelse:
Modell XK passer direkte på bakkekraner type:
Esco, Vulkan, Isiflo, AVK Norsk, T&D, PEL.
Cimberio passer med bruk av ventilens medfølgende adapter.
Labb med max dim 30×6 passer med bruk av spindelforlengerens medfølgende transportsikring/skjørt.
Frialen, AVK og Hawle kan benyttes ved bruk av et spesialadapter.
Ved hjelp av adaptere kan bakkekraner av forskjellige andre fabrikat tilkobles.
Se type XKT.
Tilleggsinformasjon
| Dimensjon/størrelse | 1470-2660 MM, 1970-3660 MM, 450-620 MM, 550-860 MM, 660-1050 MM, 970-1650 MM |
|---|
