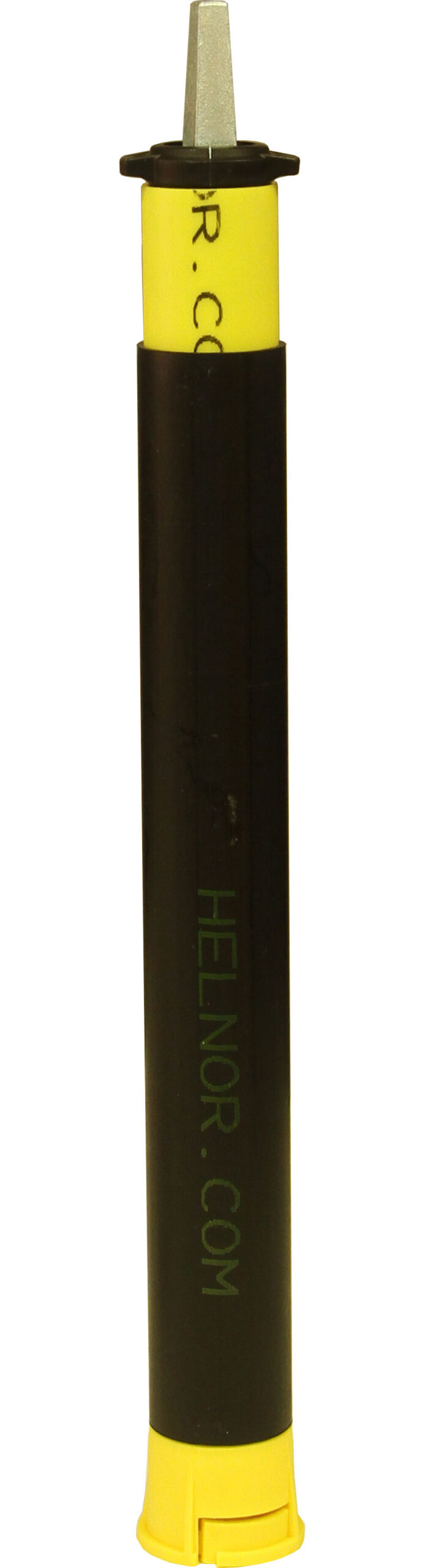

Teleskopisk spindelforlenger XS, oppstikkende spindel

Beskrivelse:
Teleskopisk spindelforlenger for montasje i fortau og gater, påmontert gateboks. DN25-65.
Spindelforlenger og gateboks kobles sammen ved hjelp av et bajonettspor i gateboksen.
Helnor teleskopisk spindelforlenger overfører ikke trykkbelastninger og hindrer derfor brudd på kran eller vannledning.
Terrengforandringer kan skje uten kapping eller skjøting av spindel- forlengeren.
Velges det en for kort lengde, kan skjøtestykke monteres uten oppgraving og ekstraarbeide.

Betjening:
Under gjenfylling må sidekrefter unngåes og funksjonen kontrolleres flere ganger.
Ved å vri ytre og indre plastrør innbyrdes 90 grader, økes friksjonen og de blir stående i ønsket høyde under montasjen.
Teleskoprøret kan ikke trekkes ut av inngrep i maksimal lengde.

Galvanisert eller syrefast:
Spindelen er laget av galvaniserte eller syrefaste stålrør som tåler et vridningsmoment flere ganger den nødvendige kraft for å stenge og åpne ventilen. Plastdelene er av slagfast polypropylen.
Spindelhylsen er som en ekstra sikkerhet ferdigborret for montasje av medfølgende rustfri og syrefast splittpinne.

Spindeltoppen er laget av seigjern GGG40 og er sinkbelagt. For at den oppstikkende spindeltopp ikke skal medføre skade på mennesker og maskiner skal den alltid monteres i Helnor gateboks.

Spindeltoppen er tilpasset Helnor-nøkkel XN1 OG XN3 som igjen er tilpasset et maksimalt vridnings-moment på 9 kgm.
Dette forhindrer risiko for overbelastning av spindelstang og ventil.

Tettering mellom rørene:
Våre spindelforlengere kommer nå med en ny tettering. Denne tetteringen forhindrer slam, grus og liknende å komme seg mellom rørene.

Fargekoding i toppen av spindelforlengere:
Vi fortsetter å lytte til våre kunder – nå har dere bedt om en tydelig markering av spindelforlengere.
Derfor har vi utarbeidet tydelige løsninger som hjelper deg å se hvilken installasjon som befinner seg under bakken.

Fargene på ørene indikerer følgende installasjon under bakken:
– Blå topp indikerer vann.
– Grønn topp indikerer syrefast utførelse for mer aggressive miljøer.

Modell XS passer på bakkekraner av type:

Esco, Vulkan, Isiflo, AVK Norsk, T&D, PEL.Cimberio passer med bruk av ventilens medfølgende adapter.

Frialen og Hawle kan benyttes ved bruk av et spesialadapter. Ved hjelp av adaptere kan bakkekraner av forskjellige andre fabrikat tilkobles.
